Accelerated Graphics Port

Accelerated Graphics Port o AGP (en español "Puerto de Gráficos Acelerados") es una especificación de bus que proporciona una conexión directa entre el adaptador de gráficos y la memoria. Es un puerto (puesto que sólo se puede conectar un dispositivo, mientras que en el bus se pueden conectar varios) desarrollado por Intel en 1996 como solución a los cuellos de botella que se producían en las tarjetas gráficas que usaban el bus PCI. El diseño parte de las especificaciones del PCI 2.1.

El puerto AGP es de 32 bits como PCI pero cuenta con notables diferencias como 8 canales más adicionales para acceso a la memoria de acceso aleatorio (RAM). Además puede acceder directamente a esta a través del puente norte pudiendo emular así memoria de vídeo en la RAM. La velocidad del bus es de 66 MHz.

El bus AGP cuenta con diferentes modos de funcionamiento.

AGP 1X: velocidad 66 MHz con una tasa de transferencia de 266 MB/s y funcionando a un voltaje de 3,3V.

AGP 2X: velocidad 133 MHz con una tasa de transferencia de 532 MB/s y funcionando a un voltaje de 3,3V.

AGP 4X: velocidad 266 MHz con una tasa de transferencia de 1 GB/s y funcionando a un voltaje de 3,3 o 1,5V para adaptarse a los diseños de las tarjetas gráficas.

AGP 8X: velocidad 533 MHz con una tasa de transferencia de 2 GB/s y funcionando a un voltaje de 0,7V o 1,5V.

Estas tasas de transferencias se consiguen aprovechando los ciclos de reloj del bus mediante un multiplicador pero sin modificarlos físicamente..

El puerto AGP se utiliza exclusivamente para conectar tarjetas gráficas, y debido a su arquitectura sólo puede haber una ranura. Dicha ranura mide unos 8 cm y se encuentra a un lado de las ranuras PCI.

A partir de 2006, el uso del puerto AGP ha ido disminuyendo con la aparición de una nueva evolución conocida como PCI-Express, que proporciona mayores prestaciones en cuanto a frecuencia y ancho de banda. Así, los principales fabricantes de tarjetas gráficas, como ATI y nVIDIA, han ido presentando cada vez menos productos para este puerto.

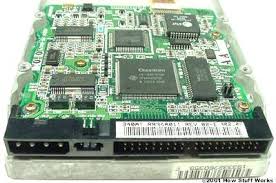

Integrated Drive Electronics

El interfaz ATA (del inglés Advanced Technology Attachment) o PATA, originalmente conocido como IDE (Integrated Device Electronics), es un estándar de interfaz para la conexión de los dispositivos de almacenamiento masivo de datos y las unidades ópticasque utiliza el estándar derivado de ATA y el estándar ATAPI.

Para conectar el disco rigido y lector de CD

 Historia

La primera versión del interfaz ATA, conocido como IDE, fue desarrollada por Western Digital con la colaboración de Control Data Corporation (quien se encargó de la parte del disco duro) y Compaq Computer (donde se instalaron los primeros discos).

En un primer momento, las controladoras ATA iban como tarjetas de ampliación, mayoritariamente ISA, y solo se integraban en la placa madre de equipos de marca como IBM, Dell o Commodore. Su versión más extendida eran las tarjetas multi I/O, que agrupaban las controladoras ATA y disquete, así como los puertos RS-232 y el puerto paralelo, y solo modelos de gama alta incorporaban zócalos y conectores SIMM para cachear el disco. Dicha integración de dispositivos trajo consigo que un solo chip fuera capaz de desempeñar todo el trabajo.

Junto a la aparición del bus PCI, las controladoras casi siempre están incluidas en la placa base, inicialmente como un chip, para después pasar a formar parte del chipset.

Terminología

Los términos IDE (Integrated device Electronics), enhanced IDE (EIDE) y ATA (hoy en día PATA) se han usado como sinónimos ya que generalmente eran compatibles entre sí.

Por otro lado, aunque hasta el 2003 se utilizó el término ATA, con la introducción del Serial ATA se le acuñó el retrónimo Parallel ATA.

Versiones

Parallel ATA (se está utilizando la sigla PATA)

ATA-1, la primera versión.

ATA-2, soporta transferencias rápidas en bloque y multiword DMA.

ATA-3, es el ATA-2 revisado y mejorado. Todos los anteriores soportan velocidades de 16 MB/s.

ATA-4, conocido como Ultra-DMA (UDMA) o ATA-33, que soporta transferencias en 33 MB/s.

ATA-5 o Ultra ATA/66, originalmente propuesta por Quantum para transferencias en 66 MB/s.

ATA-6 o Ultra ATA/100, soporte para velocidades de 100 MB/s.

ATA-7 o Ultra ATA/133, soporte para velocidades de 133 MB/s.

ATA-8 o Ultra ATA/166, soporte para velocidades de 166 MB/s.

Puerto de comunicación COM

Puerto de comunicación COM

Los Puertos de Comunicación

Los puertos de comunicación son herramientas que permiten manejar e intercambiar datos entre un computador (generalmente están integrados en las tarjetas madres) y sus diferentes periféricos, o entre dos computadores. Entre los diferentes puertos de comunicación tenemos:

1. 1.1 Definición:
   Estos puertos son en esencia puertos paralelos que se utilizan para conectar pequeños periféricos a la PC. Su nombre viene dado por las computadoras de modelo PS/2 de IBM, donde fueron utilizados por primera vez.
   1.2 Características:
   Este es un puerto serial, con conectores de tipo Mini DIN, el cual consta por lo general de 6 pines o conectores. La placa base tiene el conector hembra. En las placas de hoy en día se pueden distinguir el teclado del Mouse por sus colores, siendo el teclado (por lo general) el de color violeta y el Mouse el de color verde. (Anexo B)







   Puertos USB (Universal Serial Bus):
   Estándar que comenzó en 1995 por Intel, Compaq, Microsoft.  En 1997, el USB llegó a ser popular y extenso con el lanzamiento del chipset de 440LX de Intel.
   Es una arquitectura de bus desarrollada por las industrias de computadoras y telecomunicaciones, que permite instalar periféricos sin tener que abrir la maquina para instalarle hardware, es decir, que basta con conectar dicho periférico en la parte posterior del computador.
   2.2 Características:
   • Una central USB le permite adjuntar dispositivos periféricos rápidamente, sin necesidad de reiniciar la computadora ni de volver a configurar el sistema.
   • El USB trabaja como interfaz para la transmisión de datos y distribución de energía que ha sido introducido en el mercado de PCs y periféricos para mejorar las lentas interfases serie y paralelo.
   • Los periféricos para puertos USB son reconocidos automáticamente por el computador (y se configuran casi automáticamente) lo cual evita dolores de cabeza al instalar un nuevo dispositivo en el PC.
   • Los puertos USB son capaces de transmitir datos a 12 Mbps.







   Puertos Paralelos (LPT):
    Definición:
   Son conectores utilizados para realizar un enlace entre dos dispositivos; en el sistema lógico se le conoce como LPT. El primer puerto paralelo LPT1 es normalmente el mismo dispositivo PRN (nombre del dispositivo lógico de la impresora).
   2. Características:
   Unidireccional - puerto estándar 4-BIT que por defecto de la fábrica no tenía la capacidad de transferir datos ambas direcciones.
   Bidireccional - puerto estándar 8-BIT que fue lanzado con la introducción del puerto PS/2 en 1987 por IBM y todavía se encuentra en computadoras hoy. El puerto bidireccional es capaz de enviar la
   entrada 8-bits y la salida.  Hoy en las impresoras de múltiples funciones este puerto se puede referir como uno bidireccional
   EPP - el puerto paralelo realzado (EPP) fue desarrollado en 1991 por Intel, Xircom y  funciona cerca de velocidad de una tarjeta ISA y puede alcanzar transferencias  hasta 1 a 2MB / por segundo de datos.







   Puertos RJ-11:
    Definición:
   Es un conector utilizado por lo general en los sistemas telefónicos y es el que se utiliza para conectar el MODEM a la línea telefónica de manera que las computadoras puedan tener acceso a Internet.
   2. El RJ11 se refiere expresamente al conector de medidas reducidas el cual está al cable telefónico y tiene cuatro contactos (pines) para cuatro hilos de cable telefónico aunque se suelen usar únicamente dos.
      En España se usa en toda conexión telefónica. En Alemania, por el contrario, usan RJ45 como conectores telefónicos.
   3. Características:
   4. Forma:
   Tiene forma de cubo, y consta de cuatro cables de los cuales se utilizan solo dos para las conexiones telefónicas. Este es mayormente usado en España. (Anexo F)





   Puertos RJ-45:
   6.1 Definición:
   Es una interfaz física utilizada comúnmente en las redes de computadoras, sus siglas corresponden a "Registered Jack" o "Clavija Registrada", que a su vez es parte del código de regulaciones de Estados Unidos.
   6.2 Características:
   • Es utilizada comúnmente con estándares como EIA/TIA-568B, que define la disposición de los pines.
   • Para que todos los cables funcionen en cualquier red, se sigue un estándar a la hora de hacer las conexiones.
   • Este conector se utiliza en la mayoría de las tarjetas de ethernet (tarjetas de red) y va en los extremos de un cable UTP nivel 5







   Puertos VGA
    Definición:
   El puerto VGA es el puerto estandarizado para conexión del monitor a la PC.
   7.2 Características:
   • Su conector es un HD 15, de 15 pines organizados en 3 hileras horizontales.
   7.3 Forma: (Anexo H)
   Es de forma rectangular, con un recubrimiento plástico para aislar las partes metálicas.
   7.4 Ubicación en el sistema informatico:
   En la parte posterior de los monitores y en la parte trasera del PC, cerca del puerto de S-video.







   Puertos RCA
   1. El conector RCA es un tipo de conector eléctrico común en el mercado audiovisual. El nombre "RCA" deriva de la Radio Corporation of America, que introdujo el diseño en los 1940.
   2. Definición:
      Un problema del sistema RCA es que cada señal necesita su propio cable. Para evitar líos, se usan otros tipos de conectores combinados, como el euroconector (SCART), presente en la mayoría de televisiones modernas. Además, también se encuentran adaptadores RCA-SCART.
   3. Características:
   4. Forma: (Anexo I)












RANURA PCI y AGP

RANURA PCI y AGP

Ranuras PCI

"PCI > Peripheral Component Interconnect > Interconexión de Componentes Periféricos".

Consiste en un bus de ordenador estándar para conectar dispositivos periféricos directamente a su placa base. Estos dispositivos pueden ser circuitos integrados ajustados en ésta (los llamados "dispositivos planares" en la especificación PCI) o tarjetas de expansión que se ajustan en conectores. Es común en PC, donde ha desplazado al ISA como bus estándar, pero también se emplea en otro tipo de ordenadores.

A diferencia de los buses ISA, el bus PCI permite configuración dinámica de un dispositivo periférico. En el tiempo de arranque del sistema, las tarjetas PCI y el BIOS interactúan y negocian los recursos solicitados por la tarjeta PCI. Esto permite asignación de IRQs y direcciones del puerto por medio de un proceso dinámico diferente del bus ISA, donde las IRQs tienen que ser configuradas manualmente usando jumpers externos.

Especificaciones

Estas especificaciones representan a la versión de PCI más comúnmente usada en los PC

·         Reloj de 33,33 MHz con transferencias síncronas

·         Ancho de bus de 32 bits o 64 bits

·         Tasa de transferencia máxima de 133 MB por segundo en el bus de 32 bits (33,33 MHz × 32 bits ÷ 8 bits/byte = 133 MB/s)

·         Tasa de transferencia máxima de 266 MB/s en el bus de 64 bits.

·         Espacio de dirección de 32 bits (4 GB)

·         Espacio de puertos I/O de 32 bits (actualmente depreciado)

·         256 bytes de espacio de configuración.

·         3,3 V o 5 V, dependiendo del dispositivo

·         reflected-wave switching

·         Es la más utilizable

Tipos

Las principales versiones de este bus (y por lo tanto de sus respectivas ranuras) son:

- PCI 1.0: Primera versión del bus PCI. Se trata de un bus de 32bits a 16Mhz.

- PCI 2.0: Primera versión estandarizada y comercial. Bus de 32bits, a 33MHz

- PCI 2.1: Bus de 32bist, a 66Mhz y señal de 3.3 voltios

- PCI 2.2: Bus de 32bits, a 66Mhz, requiriendo 3.3 voltios. Transferencia de hasta 533MB/s

- PCI 2.3: Bus de 32bits, a 66Mhz. Permite el uso de 3.3 voltios y señalizador universal, pero no soporta señal de 5 voltios en las tarjetas.

- PCI 3.0: Es el estándar definitivo, ya sin soporte para 5 voltios.

Ranuras AGP

"AGP > Accelerated Graphics Port > Puerto de gráficos acelerado"

Es un puerto (puesto que sólo se puede conectar un dispositivo, mientras que en el bus se pueden conectar varios) desarrollado por Intel en 1996 como solución a los cuellos de botella que se producían en las tarjetas gráficas que usaban el bus PCI. El diseño parte de las especificaciones del PCI 2.1.

El puerto AGP es de 32 bits como PCI pero cuenta con notables diferencias como 8 canales más adicionales para acceso a la memoria de acceso aleatorio (RAM). Además puede acceder directamente a esta a través del puente norte pudiendo emular así memoria de vídeo en la RAM. La velocidad del bus es de 66 MHz.

Modos de funcionamiento

El bus AGP cuenta con diferentes modos de funcionamiento:

·         AGP 1X: velocidad 66 MHz con una tasa de transferencia de 266 MB/s y funcionando a un voltaje de 3,3V.

·         AGP 2X: velocidad 133 MHz con una tasa de transferencia de 532 MB/s y funcionando a un voltaje de 3,3V.

·         AGP 4X: velocidad 266 MHz con una tasa de transferencia de 1 GB/s y funcionando a un voltaje de 3,3 o 1,5V para adaptarse a los diseños de las tarjetas gráficas.

·         AGP 8X: velocidad 533 MHz con una tasa de transferencia de 2 GB/s y funcionando a un voltaje de 0,7V o 1,5V.

Tipos

Con el tiempo has salido las siguientes versiones:

- AGP 1X: velocidad 66 MHz con una tasa de transferencia de 266 MB/s y funcionando a un voltaje de 3,3V.

- AGP 2X: velocidad 133 MHz con una tasa de transferencia de 532 MB/s y funcionando a un voltaje de 3,3V.

- AGP 4X: velocidad 266 MHz con una tasa de transferencia de 1 GB/s y funcionando a un voltaje de 3,3 o 1,5V para adaptarse a los diseños de las tarjetas gráficas.

- AGP 8X: velocidad 533 MHz con una tasa de transferencia de 2 GB/s y funcionando a un voltaje de 0,7V o 1,5V.

Socket o Slot

Socket o Slot

Un socket es un zócalo con una serie de pequeños agujeros siguiendo una matriz determinada, donde encajan los pines de los procesadores para permitir la conexión entre estos elementos.

Dicha matriz recibe el nombre de PGA (Pin grid array), y es la que suele determinar la denominación del socket.

Las primeras placas base en incorporar un socket para la conexión del procesador (aunque no exactamente como los conocemos actualmente) fueron las dedicadas a la serie 80386 (tanto de Intel como de AMD y otros fabricantes).

Estos primeros sockets consistían tan solo en la matriz de conexión. Los PC anteriores tenían el procesador incorporado en la placa base, bien soldado o bien conectado en zócalos similares a los que se utilizar en la actualidad para colocar la BIOS.

Con la llegada de los procesadores del tipo 80486 se hizo patente la necesidad de un sistema que hiciera más facil la sustitución del procesador, y a raíz de esta necesidad salieron los socket, ya con la forma en la que han llegado hasta nuestros días.

Existen una gran variedad de socket, unas veces compatibles con todas las marcas de procesadores y otras (a partir de la expiración del acuerdo de fabricación entre INTEL y AMD) compatibles con tan solo una de estas.

Socket de 169 pines (LIF/ZIF PGA (17x17), trabajando a 5v). Es el primer socket estandarizado para 80486. Era compatible con varios procesadores x86 de diferentes

marcas

Socket de 238 pines (LIF/ZIF PGA (19x19)), trabajando a 5v). Es una evolución del socket 1, con soporte para los procesadores x86 de la serie 486SX, 486DX (en sus varias versiones) y 486DX Overdrive (antecesores de los Pentium).

Soportaba los procesadores 486 SX, 486 DX, 486 DX2, 486 DX4, DX4 Overdrive y Pentium Overdrive.

.

Introducción.

Introducción.

Una placa base típica admite los siguientes componentes:

Uno o varios conectores de alimentación: por estos conectores, una alimentación eléctrica proporciona a la placa base los diferentes voltajes e intensidades necesarios para su funcionamiento.

El zócalo de CPU es un receptáculo que recibe el microprocesador y lo conecta con el resto de componentes a través de la placa base.

Las ranuras de memoria RAM, en número de 2 a 6 en las placas base comunes.

El chipset: una serie de circuitos electrónicos, que gestionan las transferencias de datos entre los diferentes componentes de la computadora (procesador, memoria, tarjeta gráfica, unidad de almacenamiento secundario, etc.).

Se divide en dos secciones, el puente norte (northbridge) y el puente sur (southbridge). El primero gestiona la interconexión entre elmicroprocesador, la memoria RAM y la unidad de procesamiento gráfico; y el segundo entre los periféricos y los dispositivos de almacenamiento, como los discos duros o las unidades de disco óptico. Las nuevas líneas de procesadores de escritorio tienden a integrar el propio controlador de memoria en el interior del procesador además de que estas tardan en degradarse aproximadamente de 100 a 200 años.

El reloj: regula la velocidad de ejecución de las instrucciones del microprocesador y de los periféricos internos.

La CMOS: una pequeña memoria que preserva cierta información importante (como la configuración del equipo, fecha y hora), mientras el equipo no está alimentado por electricidad.

La pila de la CMOS: proporciona la electricidad necesaria para operar el circuito constantemente y que éste último no se apague perdiendo la serie de configuraciones guardadas.

La BIOS: un programa registrado en una memoria no volátil (antiguamente en memorias ROM, pero desde hace tiempo se empleanmemorias flash). Este programa es específico de la placa base y se encarga de la interfaz de bajo nivel entre el microprocesador y algunos periféricos. Recupera, y después ejecuta, las instrucciones del MBR (Master Boot Record), o registradas en un disco duro oSSD, cuando arranca el sistema operativo. Actualmente los ordenadores modernos sustituyen el MBR por el GPT y la BIOS porExtensible Firmware Interface.
